Corrigé bac physique-chimie 2025 — Exercice 3 : Paiement sans contact

Sujet officiel du baccalauréat, spécialité physique-chimie, session 2025. Corrigé rédigé par Ibrahim Alame.

Travailler ce sujet sur Adloun Sujet officiel (PDF) Corrigé complet (PDF)

Énoncé

Apparu en France en 2012, le paiement sans contact permet de régler ses achats facilement et rapidement avec sa carte bancaire ou son téléphone portable. Placé à environ 4 cm du terminal de paiement, le circuit de la puce électronique intégré dans la carte reçoit un signal électromagnétique qui l'active. Le temps de réponse du circuit doit être de 1 à 2 secondes. Il est alors assez long pour permettre à la puce de transmettre un code identificateur au terminal sans être trop long pour l'utilisateur.

L'objectif de cet exercice est de modéliser une partie du circuit de la puce électronique et de vérifier que le modèle permet d'accéder au temps de réponse attendu.

Document – Modélisation électronique

Le circuit de la puce électronique présente sur une carte bancaire est modélisé selon le schéma donné sur la figure 1 ci-dessous.

Le conducteur ohmique de résistance $R = 100 kΩ$ représente la résistance électrique de la puce électronique.

Le générateur de tension $E = 5, 0 V$ modélise l'antenne réceptrice de l'onde émise par le terminal de paiement.

Lorsque la carte bancaire est suffisamment proche du terminal, un courant électrique prend naissance dans le circuit. Ceci correspond à l'instant initial $t_{0} = 0$ s auquel l'interrupteur K est fermé. Le condensateur, de capacité $C = 40 μ F$ , se charge alors avec une constante de temps notée $τ$ .

On considère que le temps de réponse du circuit électronique de la puce est $t_{r} = τ$ .

Q1- Exprimer l'intensité $i (t)$ du courant circulant dans le circuit en fonction de la tension aux bornes du condensateur $u_{C}$ et de la capacité $C$ du condensateur.

Q2- Montrer que l'équation différentielle vérifiée par la tension $u_{C}$ aux bornes du condensateur s'écrit :

$\frac{d u _{C}}{d t} + \frac{u _{C}}{τ} = \frac{E}{τ}$

où $τ$ est la constante de temps du circuit que l'on exprimera en fonction de $R$ et de $C$ .

Q3- Vérifier que l'unité de $τ$ est la seconde.

Q4- Vérifier que $u_{C} = E \cdot (1 - exp (\frac{- t}{τ}))$ est solution de l'équation différentielle ci-dessus.

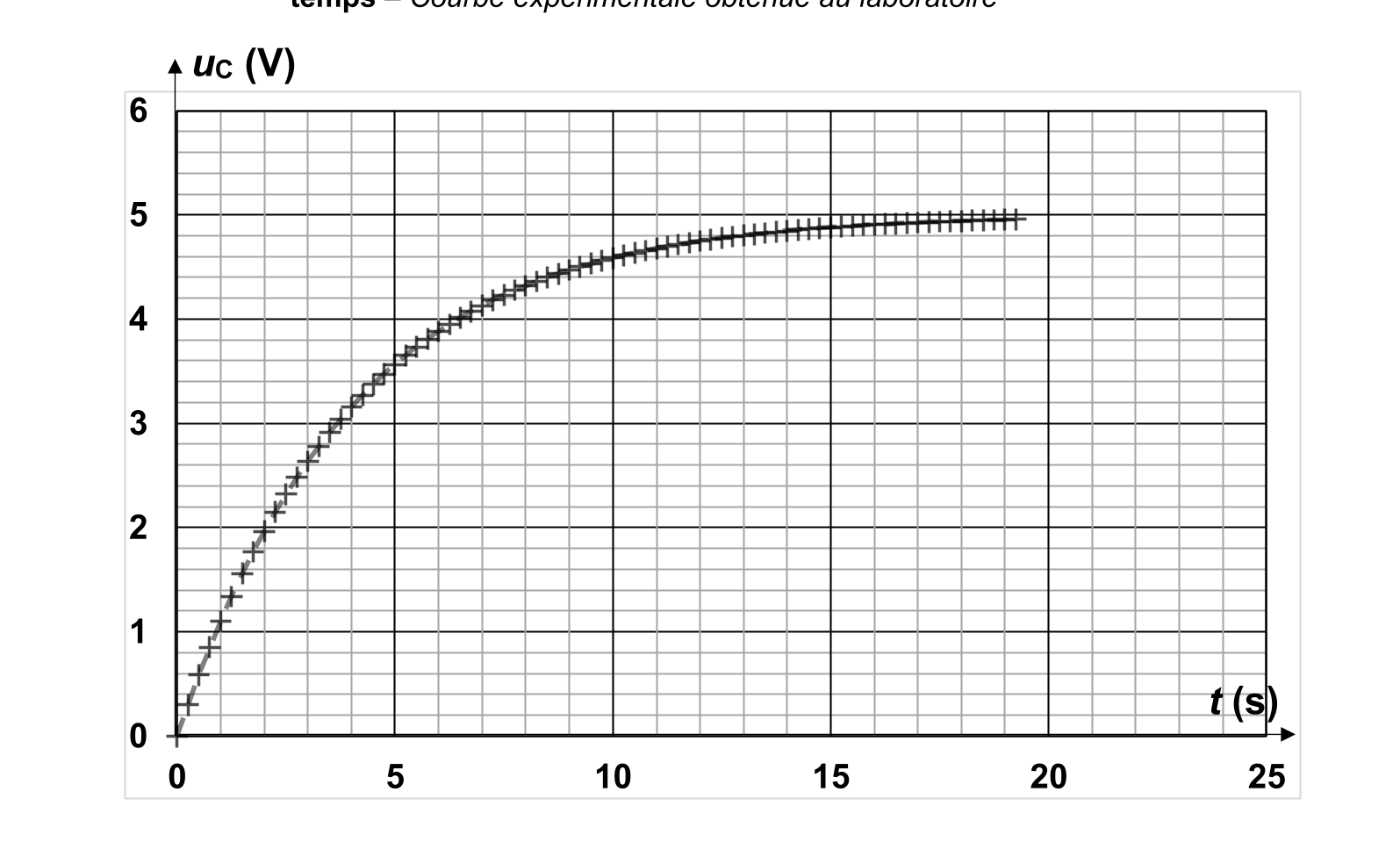

L'évolution de la tension $u_{C}$ aux bornes du condensateur au cours de la charge est donnée sur l'ANNEXE p. 9 À RENDRE AVEC LA COPIE.

Q5- Déterminer, en explicitant la démarche choisie, la valeur de la constante de temps $τ$ .

Q6- Indiquer, en justifiant, si le circuit électrique réalisé modélise correctement le circuit de la puce électronique d'une carte bancaire utilisée lors d'un paiement sans contact.

Corrigé

Q1- $i (t) = \frac{d q ( t )}{d t}$ avec $q (t) = C \cdot u_{C} (t)$ où $C$ est supposée constante alors $i (t) = C \cdot \frac{d u _{C} ( t )}{d t}$ .

Q2- D'après la loi des mailles : $E = u_{R} + u_{C}$

D'après la loi d'Ohm : $u_{R} = R \cdot i$

$E = R \cdot i + u_{C}$

Comme $i (t) = C \cdot \frac{d u _{C}}{d t}$ alors $E = R \cdot C \cdot \frac{d u _{C}}{d t} + u_{C}$

En divisant par $R \cdot C$ , on obtient $\frac{E}{R \cdot C} = \frac{d u _{C}}{d t} + \frac{u _{C}}{R \cdot C}$

Par analogie avec l'équation $\frac{d u _{C}}{d t} + \frac{u _{C}}{τ} = \frac{E}{τ}$ , on en déduit que $τ = R \cdot C$ .

Q3- Le terme $\frac{d u _{C}}{d t}$ de l'équation différentielle s'exprime en $V \cdot s^{- 1}$ .

Les deux autres termes $\frac{u _{C}}{R \cdot C}$ et $\frac{E}{R \cdot C}$ de l'équation différentielle s'expriment aussi en $V \cdot s^{- 1}$ car ils doivent avoir la même unité que $\frac{d u _{C}}{d t}$ .

Comme $E$ et $u_{C}$ s'expriment en V alors $R \cdot C$ s'exprime en s. Ainsi $τ = R \cdot C$ s'exprime en s.

Q4- On part de la solution proposée $u_{C} = E \cdot (1 - exp (- \frac{t}{τ})) = E - E \cdot exp (- \frac{t}{τ})$ et on la remplace dans l'équation différentielle $\frac{d u _{C}}{d t} + \frac{u _{C}}{τ} = \frac{E}{τ}$ pour vérifier l'égalité.

$\frac{d ( E - E \cdot exp ( - \frac{t}{τ} ) )}{d t} + \frac{E - E \cdot exp ( - \frac{t}{τ} )}{τ} = - E \cdot (- \frac{1}{τ}) \cdot exp (- \frac{t}{τ}) + \frac{E}{τ} - \frac{E \cdot exp ( - \frac{t}{τ} )}{τ}$

$= \frac{E \cdot exp ( - \frac{t}{τ} )}{τ} + \frac{E}{τ} - \frac{E \cdot exp ( - \frac{t}{τ} )}{τ} = \frac{E}{τ}$

Ainsi la solution convient.

Q5- Pour $t = τ$ , alors $u_{C} (τ) = 0, 63 \cdot E$ . On a $E = 5, 0 V$ donc $u_{C} (τ) = 0, 63 \times 5, 0 = 3, 2 V$ .

Par lecture graphique de l'abscisse correspondant à $u_{C} = 3, 2 V$ , on lit $τ = 4, 0 s$ .

Q6- Le sujet indique qu'on considère que le temps de réponse du circuit électronique de la puce est égal à $τ$ .

Ainsi le temps de réponse serait de 4 s, ce qui est trop long car il devrait être de 1 à 2 secondes. Le circuit ne modélise pas correctement le circuit de la puce électronique.

(Non demandé : il faudrait diviser par 2 ou 4 la valeur de la résistance.)
